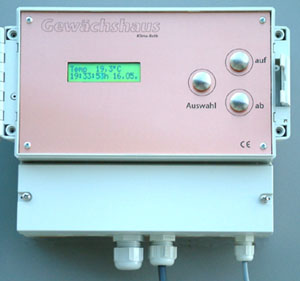

Die Fenstersteuerung 1 besteht aus

• der Steuereinheit,

• dem Temperaturfühler

• dem Handbuch mit Installations- und Bedienungsanleitung,


Die Fenstersteuerung verfügt über eine doppelt gepufferte Uhr mit Kalender. Die minimalen und maximalen Temperaturwerte werden von der Steuerung mit Uhrzeit und Datum gespeichert und können im Mini/Max-Menü abgerufen werden.

Die Fenstersteuerung wird über drei Berührungssensoren gesteuert. Das Fenster kann manuell oder automatisch bedient werden.

Dienachfolgenden Zeilen beschreiben die Progammierung und Funktionen der Steuerung.

Fenster 2 gibt Informationen über den Zustand der Fenstersteuerung: a steht für Automatik, m für Manuellbetrieb. "auf " heißt das Fenster öffnet, "zu" das Fenster schließt und "aus" das Fenster ist stromlos.

Fenster 3 nennt die Versionsnummer.

Das Hauptmenü

Das Hauptmenü wird mit der Taste Auswahl aufgerufen. Es nennt die zur Verfügung stehenden Untermenüs. Vor jeder Zeile erscheint ein Pfeilcursor, den Sie mit den Tasten auf und ab verschieben können. Die Taste Auswahl öffnet das Untermenü.

Mini/Max-Werte

Die Steuerung zeichnet die Maximal- und Minimaltemperatur mit Uhrzeit und Datum auf. In diesem Menü können Sie diese Werte einsehen und löschen. Das Menü verlassen Sie, indem Sie den Cursor auf die oberste Zeile setzen und die Taste auf drücken.

Fenster

Im Fenstermenü machen Sie die Einstellungen für die Fenstersteuerung. Hier können Sie das Fenster auch manuell bedienen.

Aktivphase und Pause steuern den Rhythmus der Fensterbewegung. Die Aktivphase ist die Zeit (0 bis 99s), mit der der Fenstermotor mit Strom versorgt wird. Pause ist die Zeit (0 bis 990s), mit der die Steurung auf den Temperaturausgleich wartet. Ist Pause = 0s fährt das Fenster ohne Unterbrechung auf und zu.
Die Steuerung stellt Ihnen pro Tag zehn Temperaturzonen zur Verfügung. Diese wählen Sie mit der Zeile Zeitzone (1 bis 10) aus. Somit können Sie zu unterschiedlichen Zeiten verschiedene Temperaturen einstellen.
Das Fenster öffnet, wenn die Temperatur in der Zeile öffnen ab überschritten wird. Das Fenster schließt, wenn die Temperatur in der Zeile zu unter unterschritten wird. Wenn die Temperatur zwischen beiden Grenzen liegt, verharrt das Fenster in seiner Position. Die Steuerung regelt im Temperaturbereich von -30°C bis +69°C.

Uhrzeit/Datum

In diesem Menü stellen Sie die Uhrzeit und das Datum der Steuerung ein. Die Uhr hat eine Gangreserve von vier Monaten. Die Steuerung verwendet keine Akkus oder Batterien für die Gangreserve.

Systemwerte

In diesem Menü können Sie zur Laufzeit Systemwerte ändern, z.B. Justierungswerte für den Temperatursensor. Sie sollten aber nur nach Rücksprache mit dem Hersteller in diesem Menü Änderungen vornehmen, da Fehleingaben zum Ausfall der Steuerung führen können.

Alle Einstellungen bleiben nach einen Stromausfall erhalten.

Wenn eine höherer Leistung erforderlich ist oder Drehstrommotoren verwendet werden, empfehlen wir die Verwendung von externen Wendeschützen.
