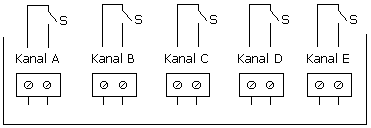

Die Zeitschaltuhr steuert zehn potenzialfreie Schließkontakte oder zehn aktive 230 V / 4 A Schaltstufen. Die Kanäle werden im Folgenden mit 1 bis 10 nummeriert. Die Schaltstrom beträgt maximal 4 A (aktiv) die Schaltspannung maximal 230 V AC. Die Leistungsaufnahme der Steuerungselektronik liegt bei maximal 1,25 Watt. Die Auslieferung erfolgt mit einem ca. 1,20 m langen Netzkabel.

Jeder Kanal kann im manuellen oder Automatikmodus betrieben werden. Für jeden Kanal sind unabhängig voneinander zehn Zeitzonen auf jeden Wochentag programmierbar, in denen der betreffende Ausgang aktiv ist. Die minimale Schaltzeit beträgt eine Minute, die maximale Schaltzeit 24 h. Der Schaltbetrieb ist rund um die Uhr möglich, d.h. es erfolgt eine kontinuierliche Schaltung auch über Mitternacht. Pro Kanal haben Sie 1280 Einstellmöglichkeiten bei beliebiger Zeitwahl.

Die interne Uhr bezieht ihren Takt von einem stabilen und temperaturstabilisierten Quarzschwingkreis. Es erfolgt ein Weiterlaufen der Uhr bei Stromausfall für ca. vier Monate, die eingestellten Daten bleiben auch über diese Zeit hinaus erhalten.

Alle programmierten Daten werden im Flash-Speicher der Elektronik gespeichert und stehen nach einem Stromausfall unverändert zur Verfügung. Die Zeitschaltuhr verfügt über eine Resetmöglichkeit für jeden Kanal. Bei der Verwendung dieser Option werden alle Zeiten für den betreffenden Kanal auf Null gesetzt und alle Tageseinstellungen gelöscht.

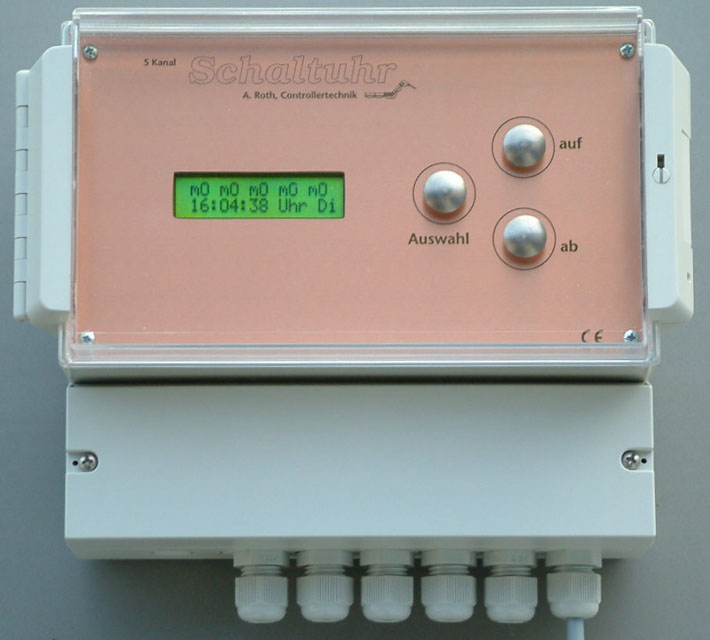

Das Pultgehäuse gestattet die Kabeldurchführung auf der unteren Stirnseite oder auf der Rückseite des Gehäuses. Die Gehäuseschutzart ist IP65. Das Pultgehäuse kann waagerecht oder senkrecht montiert werden. Die Maße für die Befestigung finden sich auf der Rückseite des Gehäuses.

Einstellen der Uhrzeit
Berühren Sie die Taste Auswahl. Die Anzeige zeigt das Hauptmenü der Zeitschaltuhr an:

Als nächstes nehmen Sie die Einstellungen für die Automatik vor.

Automatikeinstellungen
Aktivieren Sie das Hauptmenü mit der Auswahltaste und wählen Sie den Eintrag Einstellungen. Es erscheint das Untermenü:

Hinweis
Achten Sie bei den Automatikeinstellung darauf, dass für den betreffenden Kanal während der Einstellungen der manuelle Modus gewählt ist, da sonst der Kanal ungewollt schalten kann.

Kanalwahl
Setzen Sie den Auswahlpfeil mit der Taste ab auf die Zeile Kanal 1 und drücken Sie die Auswahltaste. Die Ziffer 1 blinkt. Mit den Tasten auf und ab können Sie nun einen der Kanäle 1 bis 10 wählen. Alle folgenden Einstellungen beziehen sich auf diesen Kanal. Nach der Kanalwahl drücken Sie die Auswahltaste und die Taste ab.

Zeitzonenwahl
Drücken Sie die Auswahltaste, wenn sich der Pfeil vor dem Text Zeitzone 1 befindet. Die Zeitzonennummer blinkt. Mit den Tasten auf und ab können Sie eine Zeitzone von 1 bis 10 wählen. Wenn Sie eine Zeitzone nicht benutzen wollen, lassen Sie das Kreuz vor [ ] aktiv weg. Nach der Kanalwahl drücken Sie die Auswahltaste und die Taste ab.

Start- und Endzeit setzen
Drücken Sie die Auswahltaste, wenn sich der Pfeil vor dem Text von 0:00 Uhr befindet. Die Stundenanzeige der Startzeit blinkt. Mit den Tasten auf und ab können Sie nun die Stunde setzen. Ein Druck auf die Taste Auswahl bringt Sie zur Minuteneinstellung. Ein erneuter Druck der Auswahltaste beendet die Einstellung der Startzeit.
Bewegen Sie den Pfeil auf die Zeile bis 24:00 Uhr und drücken Sie die Auswahltaste. Verfahren Sie mit der Einstellung der Stopp-Zeit wie zuvor mit der Start-Zeit beschrieben.
Ist die Stopp-Zeit kleiner als die Start-Zeit, so wird der Kanal über den Tageswechsel hinweg aktiviert.

Wochentage aktivieren
Sie können jede der zehn Zeitzonen in jedem Kanal individuell auf eine bestimmte Auswahl von Wochentagen programmieren. Bewegen Sie dazu den Pfeil auf den betreffenden Wochentag und drücken Sie die Auswahltaste. Ein Stern markiert einen aktivierten Wochentag. Um die Markierung zu entfernen, drücken Sie erneut die Auswahltaste. Fehlt die Markierung am betreffenden Tag, so wird an diesem Tag die eingestellte Zeit nicht aktiv. Soll die eingestellte Zeitzone jeden Tag schalten, so müssen Sie jeden Tag markieren.

Beispiel: Sie möchten eine automatische Einschaltzeit des Kanal 2 von 6:30 Uhr bis 10:15 Uhr montags und freitags und von 13:15 bis 15:30 Uhr nur mittwochs sowie von Kanal 5 von 21:13 Uhr bis 6:30 Uhr von Samstag auf Sonntag. Dann machen Sie die folgenden Einstellungen:

Um die gewählten Einstellungen aktiv werden zu lassen, wählen Sie wie nachfolgend beschrieben für den Kanal den automatischen Modus.

Die geänderten Einstellungen werden am Ende jeder Minute abgefragt bzw. beim Verlassen des Menüs aktualisiert.

Bewegen Sie den Pfeil mit den Taste auf und ab auf den gewünschten Kanal und drücken Sie die Taste Auswahl. Das Wort manu (bzw. auto) blinkt. Die Taste auf wählt den Automatikmodus, die Taste ab den manuellen Modus.

Im manuellen Modus drücken Sie die Auswahltaste erneut und die 0 bzw. I blinkt. Die Taste auf schaltet den Kanal ein (I), die Taste ab schaltet ihn aus (0).

Im Automatikmodus verschwindet die I/0-Markierung, weil hier die eingestellten Zeiten die Steuerung übernehmen.

Bei einem Wechsel von manuell auf Automatik wird der manuelle Wert stets auf 0 gesetzt.

Hinweis
Versetzen Sie vor jeder Programmierung den Kanal in den manuellen Modus, um ein ungewolltes Schalten während der Einstellung zu vermeiden.

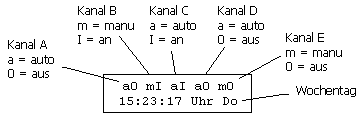

Die Standardanzeige zeigt neben der Uhrzeit und dem Wochentag den Zustand der einzelnen Kanäle an. Dabei sind die Kanäle von links nach rechts mit 1, 2, bis 10 aufgeführt. a heißt Automatikbetrieb, m manueller Betrieb, I ist an, 0 ist aus.

Die Elektronik wertet mit dem Beginn einer neuen Minute die programmierten Daten aus und schaltet die Kanäle entsprechend der gewählten Einstellungen.
